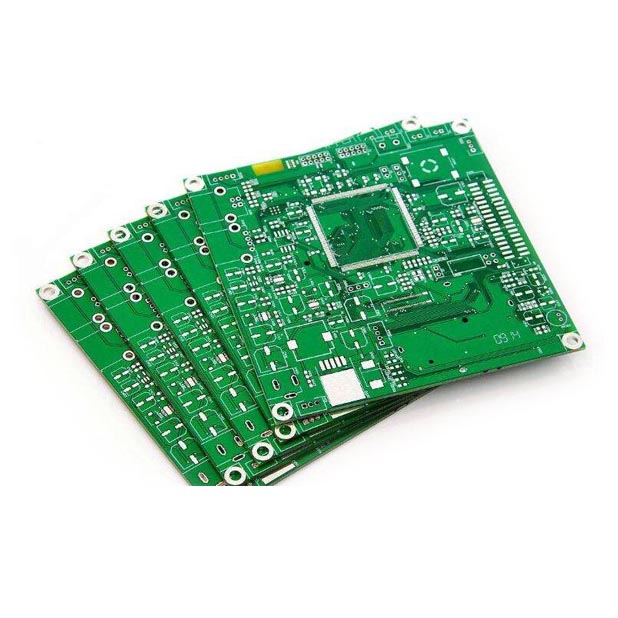

يستخدم PCB متعدد الطبقات (لوحة الدوائر المطبوعة) على نطاق واسع لأسلاك الدوائر متعددة الطبقات واتصالها في الأجهزة الإلكترونية. تشمل استخداماته الرئيسية على سبيل المثال لا الحصر النقاط التالية:
أولاً ، يتيح PCB متعدد الطبقات تصميم دوائر أكثر تعقيدًا في مساحة محدودة. بزيادة عدد الطبقات ، يمكن للمصممين ترتيب الدوائر والإشارات بين الطبقات المختلفة ، وبالتالي
تقليل التداخل المتبادل وتحسين سلامة الإشارة. هذا مهم بشكل خاص في التطبيقات عالية التردد وعالية السرعة ، مثل أجهزة الكمبيوتر ومعدات الاتصالات والإلكترونيات الاستهلاكية المتطورة.
ثانياً ، مع توفير العزلة الكهربائية ،مضاعفة الطبقة صلبة ثنائي الفينيل متعدد الكلوريمكن أن تقلل بشكل فعال من الحجم الكلي ووزن لوحة الدائرة. بالنسبة للأجهزة الإلكترونية الصغيرة مثل الهواتف الذكية والأجهزة اللوحية والأجهزة المضمنة ، يمكن أن تدعم مركبات ثنائي الفينيل متعدد الكلور متعددة الطبقات الوظائف المعقدة دون تناول مساحة كبيرة ، مما يساعد على تصميم منتجات أخف وأكثر محمولة.
بالإضافة إلى ذلك ، تزيد مركبات ثنائي الفينيل متعدد الكلور متعددة الطبقات أيضًا من مرونة عملية التصنيع. يمكن للمصممين توزيع وحدات وظيفية مختلفة في طبقات مختلفة لتسهيل التجميع والاختبار اللاحقين. لا سيما في مجالات مثل السيارات والإلكترونيات الطبية والتحكم الصناعي التي تتطلب الموثوقية والاستقرار ، والمتانة العالية ومزايا الأسلاك عالية الكثافة منمضاعفة الطبقة صلبة ثنائي الفينيل متعدد الكلورهي بارزة بشكل خاص.
الفرق الأكبر بينمضاعفة الطبقة صلبة ثنائي الفينيل متعدد الكلورالألواح واللوحات ذات الجانب الواحد والمقترح على الوجهين هي إضافة طبقات الطاقة الداخلية والطبقات الأرضية. يتم توجيه شبكات الطاقة والأرض بشكل أساسي على طبقة الطاقة. على لوحات PCB متعددة الطبقات ، يوجد معدن موصل على جانبي كل طبقة الركيزة ، وتستخدم المواد اللاصقة الخاصة لتوصيل الألواح معًا ، وهناك مواد عازلة بين كل لوحة. ومع ذلك ، فإن الأسلاك متعددة الطبقات PCB تعتمد بشكل أساسي على الطبقات العليا والسفلية ، تستكمل بطبقة الأسلاك الوسطى. لذلك ، فإن تصميم لوحات ثنائي الفينيل متعدد الكلور الصلبة الضاعفة للطبقة هو نفس طريقة تصميم الألواح ذات الوجهين. المفتاح هو كيفية تحسين أسلاك الطبقة الكهربائية الداخلية لجعل أسلاك لوحة الدائرة أكثر منطقية. المنتج الذي لا مفر منه للتنمية متعددة الوظائف ، والسعة الكبيرة والحجم الصغير.
PCB عبارة عن لوحة دوائر تم تصنيعها بطريقة مماثلة للطباعة ، لذلك يتم ربط مركبات ثنائي الفينيل متعدد الكلور معًا في عدة طبقات ، وكل طبقة لها رتبة راتينج عازلة وطبقة دائرة معدنية. ينقسم ثنائي الفينيل متعدد الكلور الأساسي إلى 4 طبقات. الدوائر العلوية والسفلية هي دوائر وظيفية ، وترتيب أهم الدوائر والمكونات ، والدوائر الوسطى هما طبقات أرضية وطبقات طاقة. الميزة هي أنه يمكنه إجراء تصحيحات لخطوط الإشارة وتداخل درع أفضل. بشكل عام ، تكون 4 طبقات كافية للتشغيل العادي لثنائي الفينيل متعدد الكلور ، وبالتالي فإن ما يسمى 6 طبقات ، 8 طبقات ، و 10 طبقات تضيف في الواقع المزيد من طبقات الدائرة لتحسين السعة الكهربائية لثنائي الفينيل متعدد الكلور ، أي سعة تحمل الضغط.
لذلك ، فإن الزيادة في عدد طبقات ثنائي الفينيل متعدد الكلور تعني أنه يمكن تصميم المزيد من الدوائر في الداخل. للذاكرة ، متى تحتاج إلى زيادة عدد طبقات ثنائي الفينيل متعدد الكلور؟ وفقًا لما ورد أعلاه ، فمن الواضح أنه عندما تكون الطاقة الكهربائية للـ PCB قوية جدًا أو عالية جدًا. متى يكون الجهد والتيار من ذاكرة PCB الأقوى؟ سيعرف اللاعبون الذين لعبوا رفع تردد التشغيل أنه إذا أرادت الذاكرة تحقيق أداء أفضل ، فيجب الضغط عليها لزيادة تردد التشغيل. لذلك ، ليس من الصعب علينا أن نستنتج أنه عندما يمكن استخدام الذاكرة بتردد عالي أو فيركلوك.
